1A双极线性稳压器AMS1117

AMS1117是一系列低压差三端稳压器，在1A负载电流下的压差为1.3V。与竞争对手的5mA相比，AMS1117的待机电流极低，仅为2mA。

除了固定版本（输出电压为1.2V、1.5V、1.8V、2.5V、2.85V、3.3V和5V）外，AMS1117还有一个可调版本，只需两个外部电阻即可提供1.25至12V的输出电压。

AMS1117具备热关断功能，以确保芯片和电源系统的稳定性。此外，它采用微调技术，确保输出电压精度控制在2%以内。

其他输出电压精度可根据需求定制，如1%。AMS1117提供SOT-223、TO-252和SOT89功率封装选项。

选择表：

零件编号	部件编号	输出电压	封装
AMS1117	XX=12	1.2V	SOT-223 TO-252 SOT89
	XX=15	1.5V
	XX=18	1.8V
	XX=285	2.85V
	XX=25	2.5V
	XX=33	3.3V
	XX=50	5.0V
	XX=ADJ	adj

功能特性

• 输出电流为1A
• 工作输入电压范围：最大27V
• 线路调整率：0.03%/V（典型值）
• 待机电流：2毫安（典型值）
• 负载调整率：0.2%/A（典型值）
• 环境温度：-40℃~85℃

应用

• 计算机主板、显卡的电源管理
• 液晶显示器和液晶电视
• DVD解码板
• ADSL调制解调器
• 开关电源后置调节器

电气特性

环境温度为25°C，除非另有说明。

Symbol	Parameter	Conditions	Min	Typ	Max	Unit
Vin	Input voltage			18	27	V
Vref	Reference voltage	AMS1117-Adj 10mA≤Iout≤1A , Vin=2.55V	1.225	1.25	1.275	V
Vout	Output voltage	AMS1117-1.2V 0≤Iout≤1A , Vin=2.5V	1.176	1.2	1.224	V
		AMS1117-1.5V 0≤Iout≤1A , Vin=2.8V	1.47	1.5	1.53	V
		AMS1117-1.8V 0≤Iout≤1A , Vin=3.1V	1.764	1.8	1.836	V
		AMS1117-2.5V 0≤Iout≤1A , Vin=3.8V	2.45	2.5	2.55	V
		AMS1117-2.85V 0≤Iout≤1A , Vin=4.15V	2.793	2.85	2.907	V
		AMS1117-3.3V 0≤Iout≤1A , Vin=4.6V	3.234	3.3	3.366	V
		AMS1117-5.0V 0≤Iout≤1A , Vin=6.3V	4.9	5	5.1	V
△Vout	Line regulation	AMS1117-1.2V Iout=10mA, 2.5V≤Vin≤10V		4	19	mV
		AMS1117-1.5V Iout=10mA, 2.8V≤Vin≤10V		5	26	mV
		AMS1117-ADJ Iout=10mA, 2.55V≤Vin≤12V		5	24	mV
		AMS1117-1.8V Iout=10mA, 3.1V≤Vin≤12V		5	32	mV
		AMS1117-2.5V Iout=10mA, 3.8V≤Vin≤12V		8	41	mV
		AMS1117-2.85V Iout=10mA, 4.15V≤Vin≤12V		8	46	mV
		AMS1117-3.3V Iout=10mA, 4.6V≤Vin≤12V		9	49	mV
		AMS1117-5.0V Iout=10mA, 6.3V≤Vin≤12V		10	56	mV
△Vout	Load regulation	AMS1117-1.2V Vin =2.5V, 10mA≤Iout≤1A		10	40	mV
		AMS1117-1.5V Vin =2.8V, 10mA≤Iout≤1A		10	40	mV
		AMS1117-ADJ Vin =2.55V, 10mA≤Iout≤1A		10	40	mV
		AMS1117-1.8V Vin =3.1V, 10mA≤Iout≤1A		10	40	mV
		AMS1117-2.5V Vin =2.8V, 10mA≤Iout≤1A		10	40	mV
		AMS1117-2.85V Vin =4.15V, 10mA≤Iout≤1A		10	40	mV
		AMS1117-3.3 Vin =4.6V, 10mA≤Iout≤1A		10	40	mV
		AMS1117-5.0 Vin =6.3V, 10mA≤Iout≤1A		10	40	mV
Vdrop	Dropout voltage	Iout =100mA		1.15	1.3	V
		Iout=1A		1.3	1.5	V
Imin	Minimum load current	AMS1117-ADJ		2	10	mA
Iq	Quiescent Current	AMS1117-1.2V,Vin=10V		2	5	mA
		AMS1117-1.5V,Vin=10V		2	5	mA
		AMS1117-1.8V,Vin=12V		2	5	mA
		AMS1117-2.5V,Vin=12V		2	5	mA
		AMS1117-2.85V,Vin=12V		2	5	mA
		AMS1117-3.3V,Vin=12V		2	5	mA
		AMS1117-5.0V,Vin=12V		2	5	mA
Iadj	Adjust pin current	AMS1117-ADJ Vin=5V,10mA≤Iout≤1A		55	120	uA
Ichange	Iadj change	AMS1117-ADJ Vin=5V,10mA≤Iout≤1A		0.2	10	uA
ΔVout	Temperature coefficient	Vin=4.5V, Iout=10mA VOUT=3.3V 20℃≤Ta≤120℃		30		mV
θJC	Thermal resistance	SOT-223		20		℃/W
		TO-252		10		℃/W

注释1：所有测试均在环境温度25°C下进行，且在20毫秒的短时间内完成。
注释2：负载电流小于AMS1117-ADJ的最小负载电流将导致输出不稳定或振荡。

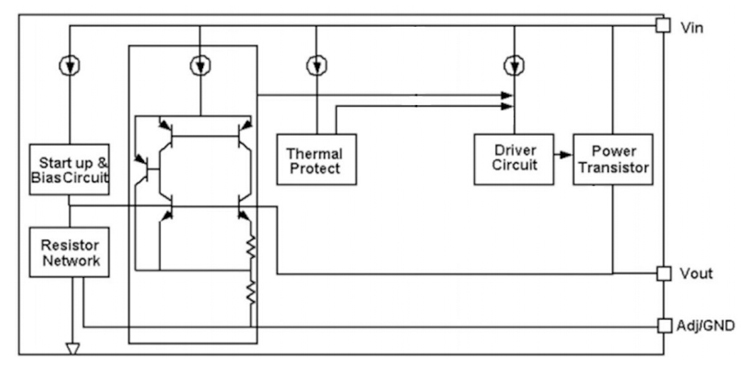

框图

引脚配置

	引脚号	引脚名	功能
	1	VSS/ADJ	VSS/ADJ pin
	2	VOUT	Output voltage pin
	3	VIN	Input voltage pin
	4	VOUT	Output voltage pin

	引脚号	引脚名	功能
	1	VSS/ADJ	VSS/ADJ pin
	2	VOUT	Output voltage pin
	3	VIN	Input voltage pin

	引脚号	引脚名	功能
	1	VSS/ADJ	VSS/ADJ pin
	2	VOUT	Output voltage pin
	3	VIN	Input voltage pin

典型应用
AMS1117具有可调版本和六个固定版本(1.2V、1.5V、1.8V、2.5V、2.85V、3.3V和5V)

（1）固定输出电压版本

1、建议在所有应用电路中使用10uF的tan电容作为旁路电容(C1)。

2、建议使用10uF电容以确保电路稳定性。

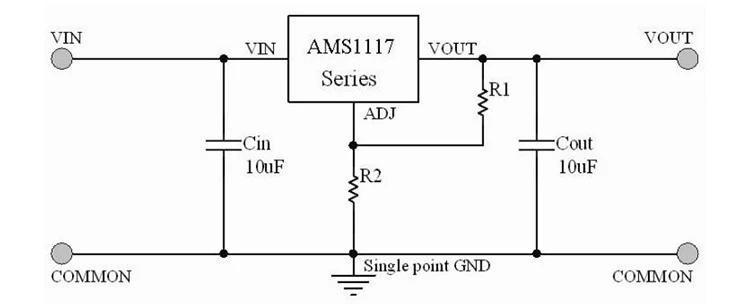

（2）可调输出电压版本

可调版本的输出电压遵循以下公式：Vout=1.25×(1+R2/R1)+IAdj×R2。我们可以忽略IAdj，因为IAdj（约50uA）远小于R1的电流（约2~10mA）。
（1）为满足最小负载电流（>10mA）的要求，建议R1的阻值设为125欧姆或更低。由于AMS1117-ADJ在负载电流约为2mA时能够保持自身稳定，因此R1的阻值不得高于625欧姆。
（2）在ADJ引脚和地之间使用旁路电容器（CADJ）可以提高纹波抑制能力。该旁路电容器可防止输出电压增加时纹波被放大。为防止纹波被放大，CADJ的阻抗应小于R1。由于R1通常在100Ω~500Ω的范围内，因此CADJ的值应满足以下方程：1/(2π×fripple×CADJ)<R1。
